コンベア修理の方法とは?ベルト補修・チェーン調整・故障原因と点検ポイントを解説

コンベア修理の方法と点検ポイント

コンベアの修理では、異音・振動・搬送不良などの症状から原因を切り分け、ベルト補修、チェーン調整、ベアリング交換、モーター修理などの適切な方法を選ぶことが重要です。特に搬送ベルトの破れやチェーンの張力異常を放置すると、搬送能力の低下だけでなく、周辺部品への負荷や生産ラインの停止につながるおそれがあります。

ただし、破損したベルトを必ず交換しなければならないわけではありません。損傷の程度、ベルトの材質、搬送物、使用条件によっては補修や再接続で対応できる場合があります。一方、芯体まで損傷している場合や広範囲に劣化が進んでいる場合は、交換を検討する必要があります。

本記事では、コンベア故障の主な症状と原因、ベルト補修・接続修理、チェーンの張力調整、駆動部のメンテナンス、点検・安全対策までを設備保全担当者向けに解説します。

この記事のポイント

  • 故障原因の切り分けが重要:異音・振動・ベルト損傷の原因は、ベアリング、チェーン、プーリー、駆動部など複数考えられます。
  • 補修と交換を使い分ける:損傷の程度やベルト材質に応じて、パッチ補修、接続修理、ベルト交換などを検討します。
  • 定期点検と安全対策を徹底する:張力、摩耗、潤滑、振動を確認し、修理時には電源遮断と不意の起動防止を行います。

コンベア故障の主な症状と原因

コンベアの故障を早期発見するためには、運転時の異音、振動、ベルトの摩耗、搬送状態の変化などを確認することが重要です。同じ症状でも原因が異なるため、発生箇所と設備状態を調査したうえで対策を検討します。

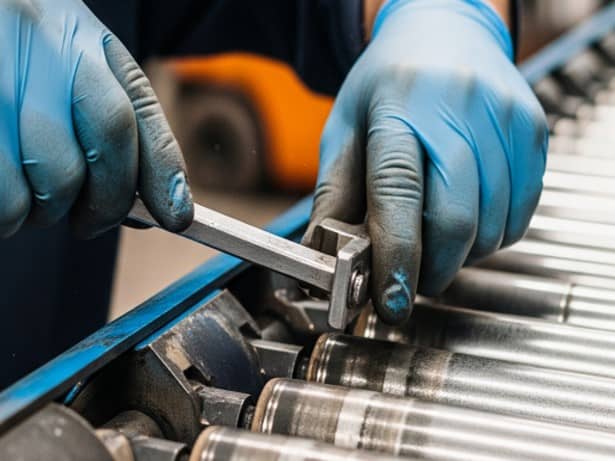

ローラーコンベアの機械部品を工具で調整している作業イメージ
コンベア部品の点検・調整イメージ(元記事掲載画像)

01|異常音

擦れ音、金属音、打音など。ベアリングの劣化、部品の接触、チェーンの潤滑不足などが考えられます。

02|異常振動

チェーンのたるみ、張力異常、軸の芯ずれ、部品摩耗などによって発生する場合があります。

03|ベルト損傷

摩耗、縦切れ、横切れ、穴あきなど。搬送物や異物の噛み込み、蛇行などが関係する場合があります。

異常音|ベアリングの劣化・部品の接触・潤滑不足

コンベアから擦れ音や金属音が発生している場合、ベアリングの摩耗、チェーンの給油不足、部品同士の接触などが考えられます。

異音が発生する位置や運転条件を確認し、ベアリング、ローラー、チェーン、プーリーなどを点検します。異音の発生源を確認せずに部品を交換すると、根本原因が残る可能性があります。

チェーンの振動|たるみ・伸び・張力異常

チェーンコンベアでは、チェーンのたるみや摩耗に伴う伸び、潤滑不足などが振動や異音の原因となる場合があります。

張力が不適切な状態で使用を続けると、スプロケットや軸受、減速機などの駆動系統にも負荷がかかるおそれがあります。チェーンの伸びや摩耗、スプロケットの歯形、軸の位置などを総合的に確認することが重要です。

ベルトの摩耗・縦切れ・横切れ・穴あき

ベルトコンベアでは、搬送物の荷重や性質、ローラーとの接触、異物の噛み込みなどにより、ベルトが摩耗・損傷する場合があります。

特に縦切れや大きな穴あき、接続部の剥離などが発生している場合は、運転継続の可否を慎重に判断する必要があります。損傷箇所だけでなく、蛇行や張力異常などの原因も確認しましょう。

コンベアベルトの補修方法|パッチ・補修テープ・液体ゴム

コンベアベルトの補修方法には、補修パッチ、補修テープ、液体ゴムなどを利用する方法があります。適用できる損傷はベルトの材質や構造、傷の位置や大きさによって異なります。

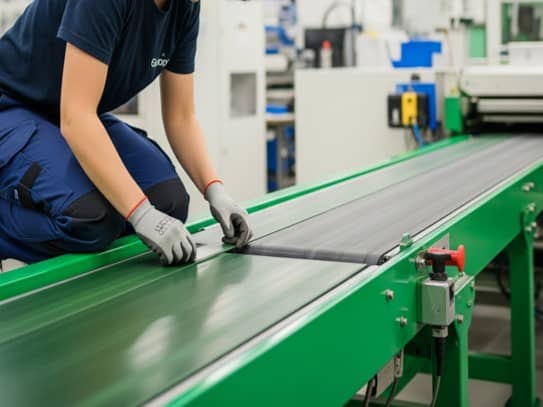

緑色のベルトコンベア上で搬送ベルトの接続部を確認する作業者
コンベアベルトの補修・接続作業イメージ(元記事掲載画像)

補修パッチ・補修テープによる補修

ベルトの表面損傷や小規模な穴あきなどには、ベルト専用の補修パッチや補修テープを利用できる場合があります。比較的短時間で対処できる工法もありますが、施工方法や硬化時間、使用再開条件の確認が必要です。

なお、パッチ補修が常に応急処置に限られるわけではありません。一方で、芯体まで損傷している場合や、大きな引張力がかかる箇所では補修が適さないことがあります。

液体ゴム・補強布を用いた表面補修

ゴムベルトの表面のひび割れや小さな損傷には、適合する液体ゴム系の補修材料を検討できます。原文で紹介されているナイロン製・アラミド製の補強布を併用する補修方法も、材料の組み合わせや施工条件によって選択肢となります。

ただし、液体ゴムはすべてのコンベアベルトに適用できるものではありません。樹脂ベルトや特殊な食品搬送用ベルトなどでは、メーカー指定の補修方法や交換条件を確認する必要があります。

補修する際の注意点

ベルトの損傷が繰り返される場合は、損傷部分だけを補修するのではなく、蛇行、張力、ローラーの状態、搬送物の落下位置、異物の噛み込みなどを確認することが重要です。

補修だけで運転再開を判断しない

ベルトの芯体損傷、接続部の強度不足、広範囲の摩耗などが疑われる場合、表面補修だけでは必要な強度を確保できない可能性があります。メーカーの基準や専門業者の診断に基づいて補修・交換を判断してください。

エンドレス加工によるベルト接続修理

エンドレス加工とは、コンベアベルトの両端を接続して環状にする加工です。ベルトの材質や用途に応じて、フィンガージョイント、オーバーラップ・ジョイント、金属レーシングなどの方法があります。

シームレス接続・接着接続

ベルト接続部の段差を小さくする工法として、フィンガージョイントやオーバーラップ・ジョイントなどがあります。原文では、パット・ジョイントも接続方法の一つとして紹介されています。

これらの接続方法は、ベルト材質、厚さ、搬送速度、使用温度、必要な引張強度などによって適否が異なります。使用するベルトメーカーの接続仕様に従うことが重要です。

金属レーシングによる機械式接続

レーシング接続は、金属製などの専用接続部品を使用してベルト両端を連結する方法です。現場での作業性を重視する場合や、ベルトの着脱が必要な設備などで選択されることがあります。

原文に記載されているクロスレーシングやスパイラルレーシングなどの方式も、対象ベルトとの適合を確認して選定します。

接続方法 特徴・選定ポイント
フィンガー・接着接続 接続部の平滑性などを重視する場合に検討。加熱・加圧や接着など、工法に応じた施工条件が必要です。
オーバーラップ接続 ベルト端部を重ねて接続する方法。段差、強度、ベルトの曲げ条件などを確認します。
金属レーシング接続 現場での施工性や着脱性を重視する場合の選択肢。プーリー径や搬送物との適合確認が必要です。

コンベアチェーンの張力調整と交換判断

チェーンコンベアでは、チェーンの適正な張力と潤滑状態を維持することが重要です。チェーンの伸びやたるみが大きくなると、スプロケットとの噛み合い不良、異音、振動などにつながる場合があります。

チェーンの張力異常を確認する

チェーンがたるんでいる場合でも、単純に強く張ればよいわけではありません。張力が過大になると、軸受や駆動部に余計な負荷がかかることがあります。

適正な張力は、コンベアの機種、チェーンの種類、軸間距離、張力調整機構などによって異なります。メーカーの保守要領に従い、必要な調整を行います。

給油・摩耗・伸びの確認

チェーンの潤滑不足は摩耗や異音の原因となる場合があります。原文で挙げられている給油状態の確認や伸び測定は、予防保全において重要な点検項目です。

ただし、無給油仕様や食品製造用など、潤滑条件が異なるチェーンもあります。指定された潤滑剤と管理方法を確認してください。

チェーンとスプロケットの交換判断

チェーンの摩耗伸びが大きい場合、張力調整だけでは不具合を解消できないことがあります。また、スプロケットの歯形が摩耗していると、新しいチェーンに交換しても噛み合いが適切にならない可能性があります。

チェーンの伸び率や交換基準は製品によって異なるため、メーカーの規定値を確認し、必要に応じてスプロケットも含めて点検します。

コンベアのモーター・プーリー・ベアリング修理

コンベアの搬送不良や異常音は、ベルトやチェーンだけでなく、モーター、減速機、プーリー、ベアリングなどの駆動系統に原因がある場合もあります。各部品の状態を確認し、必要な修理・交換を判断します。

モーターの修理・交換

モーターの過熱や異音、振動、電流値の変化などが見られる場合は、内部部品の劣化や負荷異常などが考えられます。ただし、モーター自体の不具合ではなく、搬送物の過負荷や駆動系の抵抗増大が原因となる場合もあります。

温度や電流値、振動などを確認し、設備仕様に応じて清掃、ベアリング交換、修理、モーター交換などを検討します。

プーリーの摩耗・損傷

プーリーの表面状態や芯ずれ、ライニングの劣化などは、ベルトの滑りや蛇行につながる場合があります。

プーリーの損傷を確認した場合は、表面状態、取付位置、軸受、ベルト張力などを調べ、必要に応じて修理や交換を行います。

ベアリングの不具合

ベアリングは、コンベアのローラーやプーリー、駆動軸などの回転を支える部品です。摩耗や潤滑不良が進むと、異音、振動、発熱などが発生する可能性があります。

点検では、音、温度、振動、潤滑状態などを確認し、必要に応じて交換を検討します。

コンベアベルトは補修と交換のどちらがよい?

コンベアベルトの補修と交換は、損傷範囲、ベルトの構造、残存強度、使用条件などを踏まえて判断します。補修可能な損傷であっても、同じ場所で破れが繰り返される場合は、設備側の原因を確認する必要があります。

ベルト補修・交換の判断フロー

01|損傷箇所と範囲を確認

表面摩耗、縦切れ、横切れ、穴あき、接続部の損傷などを確認します。

↓

02|ベルトの材質と損傷深さを確認

ゴム・樹脂などの材質、芯体の損傷有無、接続部の状態を確認します。

↓

03|損傷原因と使用条件を調査

搬送物、張力、蛇行、ローラー、異物の噛み込みなどを確認します。

↓

補修を検討するケース

損傷が限定的で、必要なベルト強度・使用条件を満たせる場合

交換を検討するケース

芯体損傷や広範囲の劣化があり、補修では要求性能を確保しにくい場合

※上記は一般的な判断例です。実際の補修・交換可否はベルトメーカーの仕様と設備条件に基づいて判断します。

コンベアの予防保全と定期点検チェックリスト

コンベアを安定して稼働させるには、故障後の修理だけでなく、定期点検によって異常の兆候を早期に発見することが重要です。使用頻度や搬送物、メーカー推奨時期などを踏まえて点検・部品交換計画を立てましょう。

コンベア定期点検チェックリスト

  • ベルトの張力、摩耗、ひび割れ、損傷を確認している
  • ベルトの蛇行や接続部の状態を確認している
  • チェーンの伸び、たるみ、張力を確認している
  • チェーンの給油状態とスプロケットの摩耗を確認している
  • ベアリングの異音、温度、潤滑状態を確認している
  • モーターの振動、温度、電流値などを確認している
  • ローラー、プーリー、減速機の状態を確認している
  • 異物の噛み込みや清掃状況を確認している
  • メーカーの推奨交換時期と部品在庫を管理している

部品交換スケジュールの管理

ベルト、チェーン、ベアリングなどの部品は、使用頻度や負荷条件によって摩耗の進み方が異なります。交換時期を決める際は、メーカーの推奨交換時期に加えて、点検結果や過去の故障履歴を参考にすることが重要です。

交換部品の型式、寸法、仕様、納期などをあらかじめ把握しておけば、突発故障時の部品手配を円滑に進めやすくなります。

コンベア修理時の安全対策

コンベアは、ベルトとプーリー、チェーンとスプロケットなどに巻き込まれや挟まれの危険がある設備です。修理や調整を行う際は、電源遮断、不意の起動防止、残留エネルギーの除去など、安全な作業状態を確保する必要があります。

電源遮断とロックアウト・タグアウト

修理前には設備を停止し、適切な手順で動力源を遮断します。不意の起動による事故を防ぐため、設備条件に応じてロックアウト・タグアウト(LOTO)などの再起動防止措置を行います。

なお、電気以外にも、空気圧、油圧、重力、ばねなどのエネルギーが残っている可能性があります。必要に応じてそれらを安全に処理し、停止状態を確認します。

高所作業・重量物の取り扱い

大型コンベアのベルト交換や高所に設置された搬送設備では、重量物の取り扱いや高所作業が必要になる場合があります。適切な吊り具、作業足場、保護具を選定し、作業手順を確認することが重要です。

運転中の調整・清掃に注意

運転中のベルトやチェーンに手や工具を近づけると、巻き込まれ事故につながるおそれがあります。点検・調整は設備メーカーの手順と職場の安全基準に従い、必要な停止・隔離措置を行ってください。

酒重の関連コンベア施工事例

株式会社酒重では、コンベアのチェーン・ベルト交換や修理、プーリーのライニングなどを施工サービスとして案内しています。また、搬送設備の安全対策や付帯設備の改修についても相談を受け付けています。

ここでは、酒重が公開している食品工場のコンベア関連施工事例を紹介します。以下はベルト補修やチェーン調整の事例ではなく、異物混入防止を目的としたコンベアカバーの製作・設置事例です。

関連施工事例

PET樹脂製コンベアカバーの製作・設置

食品工場のコンベアに設置された透明PET樹脂製カバー

お客様の課題

食品工場の製造ラインで、コンベア内にほこりなどが入り、製品に付着することによる異物混入を防ぎたいというご相談がありました。既設コンベアには図面がなく、一部にカーブした箇所もあったため、現物の確認が必要でした。

また、カバーを設置した後も製品の搬送状態を確認できるよう、透明な樹脂製カバーが求められていました。

酒重の対応

現場の状況を確認したうえで、樹脂加工業者と連携し、採寸から製作・現場設置まで対応しました。一部の取付ブラケットについては、現場での確認後に追加加工を行い、設置を進めました。

施工時には、食品工場の服装規定や工具持込時の注意事項を事前打ち合わせと作業開始前のKY活動で確認し、施工完了後には持込物の置き忘れなども確認しました。

施工概要

対象:食品工場のコンベア

目的:異物混入防止

施工内容:透明PET樹脂製カバーの製作・設置

施工納期:御用命後約2週間

PET樹脂製コンベアカバー設置事例を詳しく見る

酒重のコンベアに関する対応内容は、施工サービス一覧の「搬送・運搬」でも紹介しています。

コンベア修理に関するよくある質問

コンベアの故障原因や補修・交換について、設備保全担当者が確認したいポイントをまとめました。

Q. コンベアから異音がするときは何を確認すべきですか?

ベアリングの摩耗、チェーンの潤滑不足、部品の接触、プーリーやローラーの状態などを確認します。異音の原因は複数あるため、発生箇所を調査し、安全な停止状態で必要な点検を行います。

Q. コンベアベルトの破れは補修できますか?

損傷の範囲やベルトの材質によっては補修できる場合があります。表面損傷なら補修パッチなどを検討できますが、芯体の損傷や広範囲の劣化がある場合には交換が必要になることがあります。

Q. コンベアチェーンの張力は強くした方がよいですか?

必ずしもそうではありません。張力が過大になると、軸受や駆動部へ余分な負荷がかかる可能性があります。メーカーが指定する張力や調整方法に従うことが重要です。

Q. コンベアベルトの交換時期は何年ですか?

一律の交換年数はありません。搬送物、稼働時間、荷重、使用温度、ベルト材質などによって寿命が異なります。メーカーの推奨時期と摩耗・損傷の点検結果を基に判断します。

Q. コンベアのベルト交換とチェーン調整をまとめて依頼できますか?

株式会社酒重では、コンベアのベルト・チェーン交換や修理などの相談を受け付けています。設備の型式、故障症状、設置環境などを共有し、対応範囲と必要な作業を確認してください。
